1. 系统介绍
作鼎科技集中控制系统设计应用于指挥控制中心、办公自动化、多媒体环境及智能家居等领域,是可编程组态协议与可编程人机界面相统一的,全网络化、智能化的集中控制系统,是现代化指挥与控制中心的必备装备,广泛应用于应急报警指挥中心,部队作战指挥系统C4ISR、各级政府行政中心、楼宇自控、会议室、多功能厅、培训中心、展示中心、演播室、工业自动化等领域。
2. 系统特点
-
lCPU不低于528MHz、DDR3不低于512M RAM、Nand Flash不低于512M、 Linux 4.1.15 内核;
-
l1U标准机箱;
-
l支持不少于3路DB9双向RS-232可编程控制接口;
-
l支持不少于3路7PIN双向RS-232/422/485可编程控制接口;
-
l支持不少于8路IR红外控制接口或单向RS-232可编程控制接口;
-
l支持不少于8路继电器接口;
-
l支持不少于8路可编程I/O接口;
-
l支持多种网络控制协议,标准的TCP、UDP、Telnet、Http协议等,还可以添加其它通用和私有协议。
-
l网络接口:RJ45,连接TCP/IP网络(INTERNET网络或局域网);
-
l支持在本地及云平台在线编程,远程调试、远程诊断、远程编程。
-
l支持在Windows、Android、iOS系统上实现中控工程编程
-
l支持三套相互独立的用户控制界面,支持多用户、跨平台、分布式控制。
3. 性能指标
项目 |
说明 |
CPU 主 |
i.MX ARM Cortex-A7 528MHz |
操作系统 |
Linux 4.1.15 内核 |
Memory |
512M DDR3 RAM |
Flash |
512M Nand Flash |
RELAY |
8 - 隔离低压继电器(常开触点) 30VDC/AC 1A |
I/O |
8 - 数字I/O输入 |
INFRARED–SERIAL |
8 - 红外或单向RS-232串行通讯口 |
COM(A、B、C) |
3 - DB9双向RS-232串行通讯口 |
COM(D、E、F) |
3 - 7PIN双向RS-232/422/485串行通讯口 |
LAN |
1 - RJ45 10M/100M以太网接口 |
USB |
1 – USB接口 |
RST |
1 - RST系统复位按钮 |
LED |
3 – LED系统状态指示灯 |
RES |
1 - RES系统预留调试接口 |
电源 |
24VDC 1A |
安装方式 |
标准19英寸机柜或平面安装 |
工作环境温度
|
5℃ 至 45℃
|
工作环境相对湿度 |
10% 至 90% |
尺寸与重量 |
高: 45mm (不含脚垫) 宽: 430mm (不含标准机柜安装耳朵) 深: 192mm (不含端子插排) 重: 约3.2kg (不含包装及配件) |
4. 产品图片
ZD-C300
产品前面板说明
①PWR (电源)
当设备接入24VDC电源后,PWR绿色指示灯从开始上电的闪烁状态进入常亮状态时(约40秒),表明设备启动完毕进入工作状态。
②ACT (网口工作指示灯)
当Ethernet网络端口连接上并有数据收发时,LED灯点亮。
③STA (工作状态指示灯)
在工作状态下,当任何控制端口有控制信号变化或有数据收发时,此红色指示灯点亮。
当设备主要应用程序异常退出时,PWR绿色指示灯常亮,STA红色指示灯持续闪烁,1秒钟闪四次,占空比50%。
产品背面板说明
标准配置的10M/100M以太网接口,RJ45端子,提供设备访问、上传工程、网络通讯、网络控制、远程调试等功能。
下图为LAN端口的定义:
②USB接口
USB接口用于系统升级文件导入及特殊控制应用预留。

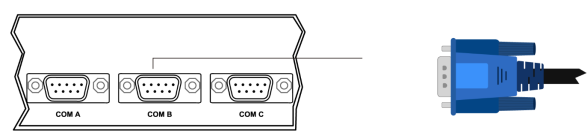

③COM (A、B、C)
TL-M3共有3个DB9公头输出的可编程双向串行端口,支持RS-232通讯协议,传输速率最高可以达到115200bps,支持2400~115200bps间的七种标准速率。
DB9 9PIN的定义并不是完全标准的,对于RS-232模式来说,2为收(RXD)、3为发(TXD)、5为地(GND)引脚符合标准RS-232定义。
④COM (D、E、F)
TL-M3共有3个7PIN的可编程双向复合串行端口,支持RS-232、RS-422或RS-485通讯协议,传输速率最高可以达到115200bps,支持2400~115200bps间的七种标准速率。
7 PIN的输出定义并不是完全标准的,对于RS-232模式来说,Pin 5为地(GND)、Pin 6为收(RXD)、Pin 7为发(TXD)引脚符合标准RS-232定义;对于RS-422模式,引脚定义为Pin 1(RXD+)、Pin 2(TXD+)、Pin 3(RXD-)、Pin 4(TXD-)、Pin 5(GND);对于RS-485模式,需将Pin 1(RXD+)与Pin 2(TXD+)短接作为D+,将Pin 3(RXD-)与Pin 4(TXD-)短接作为D-,Pin 5脚仍是GND。
⑤RES
系统预留调试接口
⑥RST (复位按钮)
在设备上电后按下设备后部的RST复位按钮5秒钟以上,设备前面板STA红色指示灯持续闪烁后,抬起RST复位按钮,设备继续完成启动至STA红色指示灯熄灭时(约20秒)
设备IP地址复位为缺省的:192.168.0.111;
设备登录用户名/密码复位为缺省值:user/user;
在设备正常启动后(PWR绿色指示常亮),按下设备后部的RST复位按钮3秒钟以上,会将设备登录用户名/密码复位为缺省值:user/user,同时发送上网及绑定云服务的相关指令;当设备与云服务器网络连通但未与云服务器的账号绑定时设备前面板PWR绿色指示灯和STA红色指示灯交替持续闪烁,1秒钟各闪一次,占空比50%;当设备与云服务器的账号已绑定时设备前面板PWR绿色指示灯和STA红色指示灯交替持续闪烁,1秒钟各闪两次,占空比50%。
⑦电源 24VDC 1A
电源输入端口用于连接外部24VDC电源输入。
⑧RELAY低压继电器输出
8个低压继电器端口,常开触点,每组相互独立并隔离,每组最大可以承载1A 30VDC/AC负载。
⑨I/O 输入
此端口提供可编程的8路干触点输入接口,常用于报警器的信号采集。
⑩INFERARED-SERIAL 红外 – 串行输出
TL-M3共有8组端口,每一组都可以作为红外端口输出或单向RS-232输出,每组两个PIN左边为信号正、右边为信号地。红外输出的载波频率最高可达1.2MHz, 数据传输速率可以达到115K每秒。单向RS-232端口输出的幅度为TTL电平水平,即0至+5V范围,这可能不适合某些串行受控设备。
单向RS-232输出的数据格式及数据速率都可在开发程序中设定,支持7位或8位两种数据长度,支持无校验N、奇校验O、偶校验E校验模式,支持2400~115200bps间的七种标准速率。
